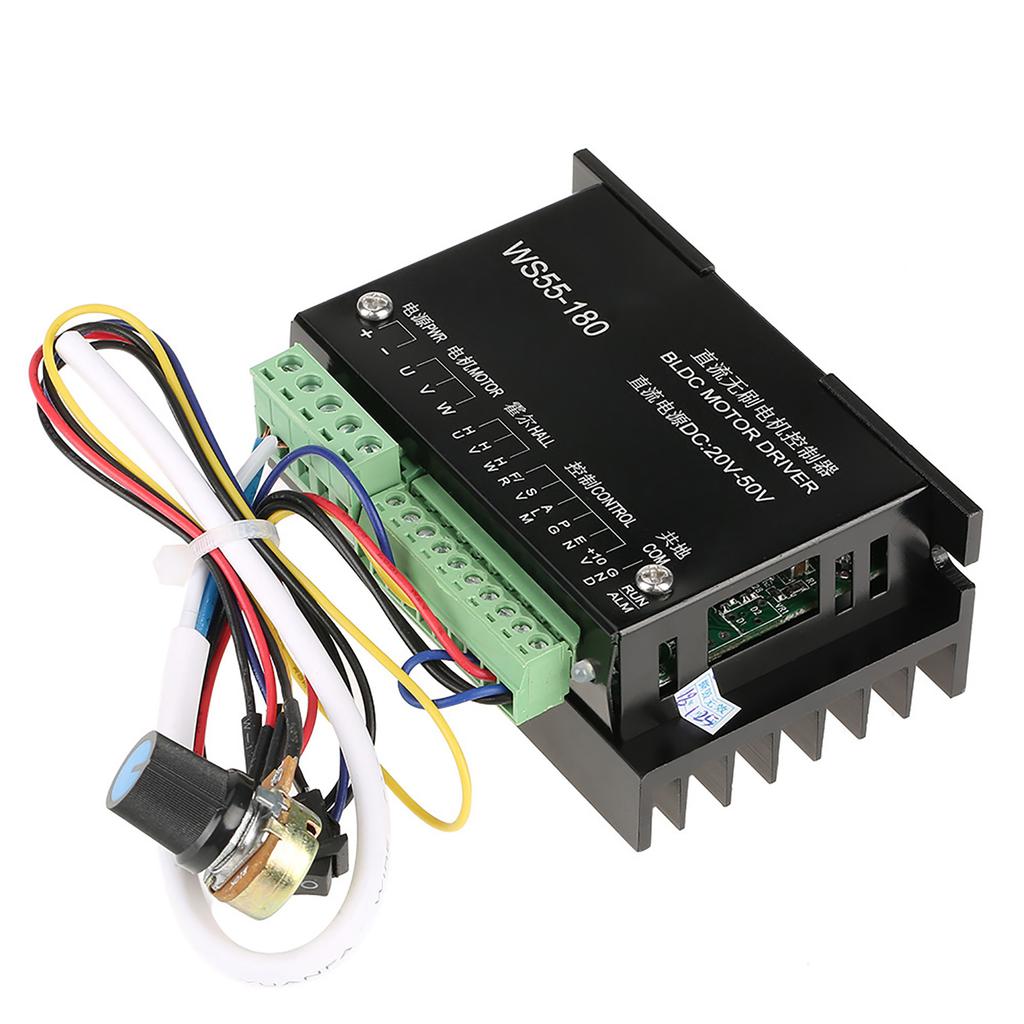

WS55-180 är en högpresterande, kostnadseffektiv 3-fas BL-motorstyrenhet. Spänningsområdet är från 20V till 50V
Styrenheten kan driva DL-motorn med HALL eller utan HALL.
Denna styrenhet kan användas i små apparater, Elverktyg, frånluftsfläkt, slipmaskin, Vibrationsmotor etc.
Funktioner:
WS55-180 är en högpresterande, kostnadseffektiv 3-fas BL-motorstyrenhet. Spänningsområdet är från 20V till 50V.
Styrenheten kan driva DL-motorn med HALL eller utan HALL.
Föraren är baserad på avancerad teknik och förses med hög hastighet, hög , lågt brus, låg vibration, överström , överbelastning , mindre faslinje. , faslinjekortslutning, larmutgång, hastighetssignalsutgång, negativ rotationsstyrning etc.
Denna styrenhet kan användas i små apparater, elverktyg, frånluftsfläkt, slipmaskin, vibrationsmotor etc.
Extern potentiometerstyrningCelsiusextern spänningsstyrning.
Med överspänning , överström , blockerad rotor .
Specifikationer:
Märkspänning:20 till 50 V
Nominell ström: 10A
Strömbegränsning:15A
maximal hastighet: 20000RPM( den specifika hastigheten beror på själva motorn och belastningen)
Förvaringstemperatur: -20 grader Celsius .+65 grader Celsius
Användningsmiljö: Undvik direkt kontakt med damm, ångor och korrosiva gaser
Temperatur: 0-45 celsius
Fuktighet: < 80 %, ingen frost, frost
Chock: 5.9°C S2
Förvaring fuktighet: 0,95 %
Storlek: 9,5 * 7 * 3,5 cm Celsius 3,74 * 2,76 * 1,38 tum
Vikt: 260g
Detalj:
1. Två hastighetsregleringslägen:
Extern potentiometer: genom denna potentiometerhastighetsreglering;
Extern spänning: extern 10V spänningshastighetsreglering;
Notera: De två hastighetsregleringarna kan inte användas samtidigt
2. Hastighetsutgång PG-signal: Det finns en 5V- pulsutgång mellan porten och jord.
Utgångsfrekvensen är inställd på P (Hz), motorklasslogaritmen är N, och hastigheten är F (RPM), sedan är utgångshastighetsfrekvensen P=F*NCelsius60.
3. Larmutgång ALM-signal:Det finns en 5V larmpulsutgång mellan porten och jord.
4. invers funktion:
FCelsiusR:Vrid reglaget på motsvarande sida, motorns styrriktning kan ändras.. För vippknappen är den vita delen upp och ner, vicka sedan den upp och ner.. För strömbrytaren är den vita delen horisontell, och den klickar horisontellt.
5. Start-stopp (två kontrolllägen):
1. Extern EN: Överföring via .
2. Sidoväxling EN: för strömbrytaren, den vita delen går upp och ner, sedan ner för start; för vippan, den vita delen är horisontell, sedan för att börja
Notera: Du kan bara vrida på en kontroll åt gången, en av dem är stängd och den andra är giltig.
6. Stall :Om motorn slutar fungera, på strömmen igen för att starta.
7. Strömlampa: Grönt ljus: ström på och av
8. Statuslampa: Rött ljus: två blinkningar i standbytid, efter start, slocknar.
nio. Isoleringsresistans: >100M vid rumstemperatur och atmosfärstryck
10. Isoleringsstyrka: Vid normal temperatur och tryck, 0,5KV, 1 minut
Kopplingsschema:
Förpackningen innehåller:
1 x Motordrivare med kabel
Notera:
Återbetalning vid utebliven leverans
